Soustružení a vyvrtávání
Přenosné a dílenské stroje německé výroby pro profesionální opravy a obrábění průmyslových armatur.

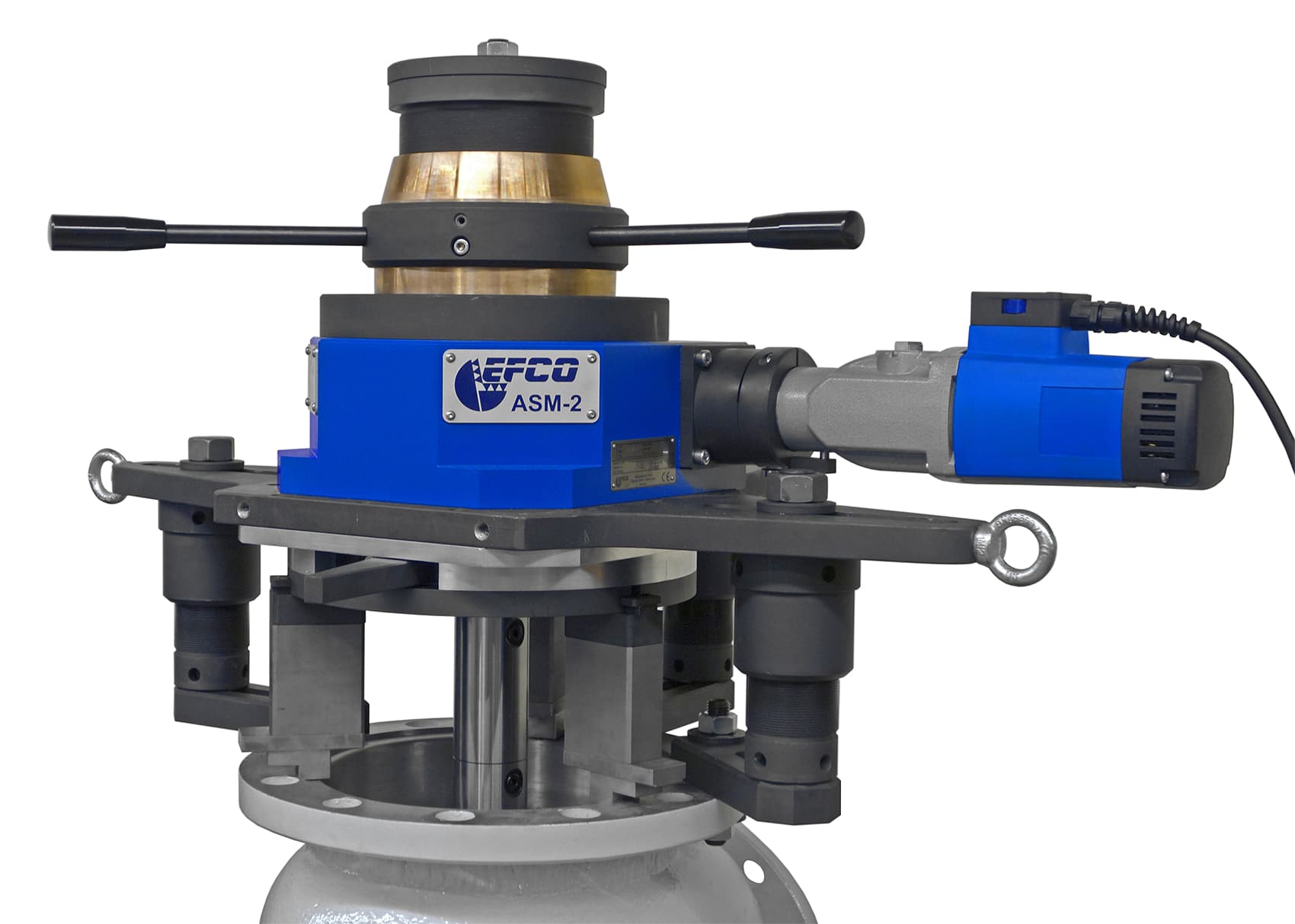

Řada ASM
Přenosný soustruh pro vyřezávání navařených sedlových kroužků v armaturách. Robustní konstrukce, snadná obsluha a přesnost.
- Pohon: Elektrický 230/120 V, 50/60 Hz nebo pneumatický 6–7 bar (87–100 psi).
| Parametr / Model | ASM-1 | ASM-2 |
|---|---|---|
| Rozsah řezání (průměr) | 70–300 mm (2.8"–11.8") | 100–500 mm (3.9"–19.7") |
| Pracovní hloubka | 1000 mm (39.4") | 1000 mm (39.4") |
| Max. hloubka drážky | 35 mm (1.4") | 35 mm (1.4") |
| Centrovací průměr | 90–436 mm (3.5"–17.2") | 136–684 mm (5.4"–26.9") |
| Upínací průměr | 120–530 mm (4.7"–20.9") | 210–1000 mm (8.3"–39.4") |

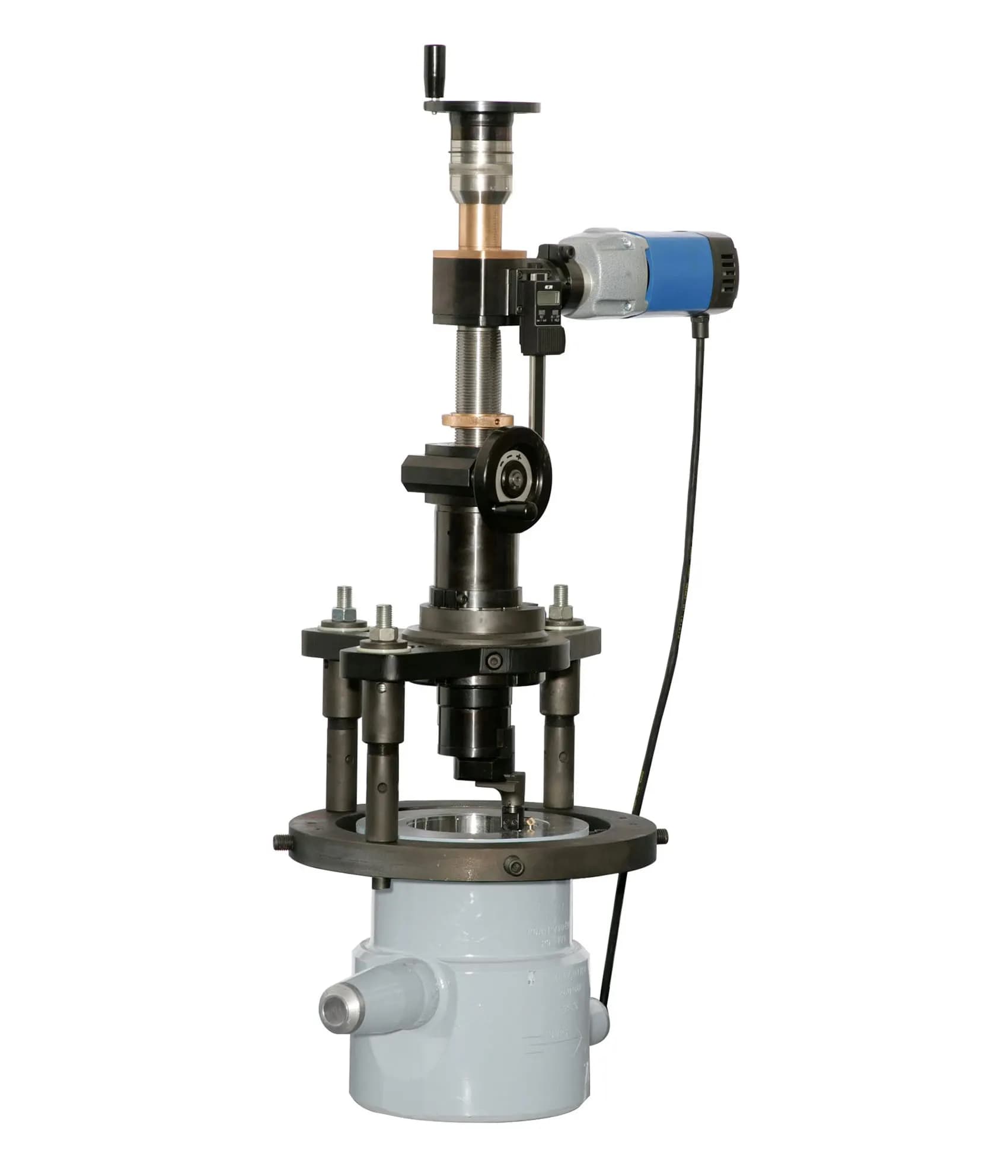

Řada TD
Přenosný vyvrtávací a čelní soustruh pro obrábění přímo na místě u ventilů, přírub, čerpadel a turbínových skříní. Zvláště vhodný pro válcové a kuželové těsnicí plochy, vrtání a vysokotlaké ventily. Model TD-05 je díky kompaktní konstrukci a nízké hmotnosti ideální pro těžko přístupná místa.
- Pohon: Elektrický 230/120 V, 50/60 Hz nebo pneumatický 6–7 bar (87–100 psi). Model TD-2.02 vyžaduje třífázové 380/400 V.
- Volitelná výbava: Pro TD-1.02 a TD-2.02 dostupné jednotky pro vysokorychlostní broušení nebo axiální řezání.
| Parametr / Model | TD-03 | TD-05 | TD-1.02 | TD-2.02 |
|---|---|---|---|---|
| Průměr obrábění | 0–150 mm (0"–5.9") | 0–200 mm (0"–8") | 0–400 mm (0"–15.7") | 0–800 mm (0"–31.5") |
| Pracovní hloubka | 250 mm (9.8") | 250 mm (10") | 450 mm (17.7") | 600 mm (23.6") |
| Axiální zdvih | 100 mm (3.94") | 180 mm (7") | 200 mm (7.87") | 250 mm (9.8") |
| Radiální zdvih | 20 mm (0.79") | 30 mm (1.18") | 40 mm (1.57") | 60 mm (2.36") |

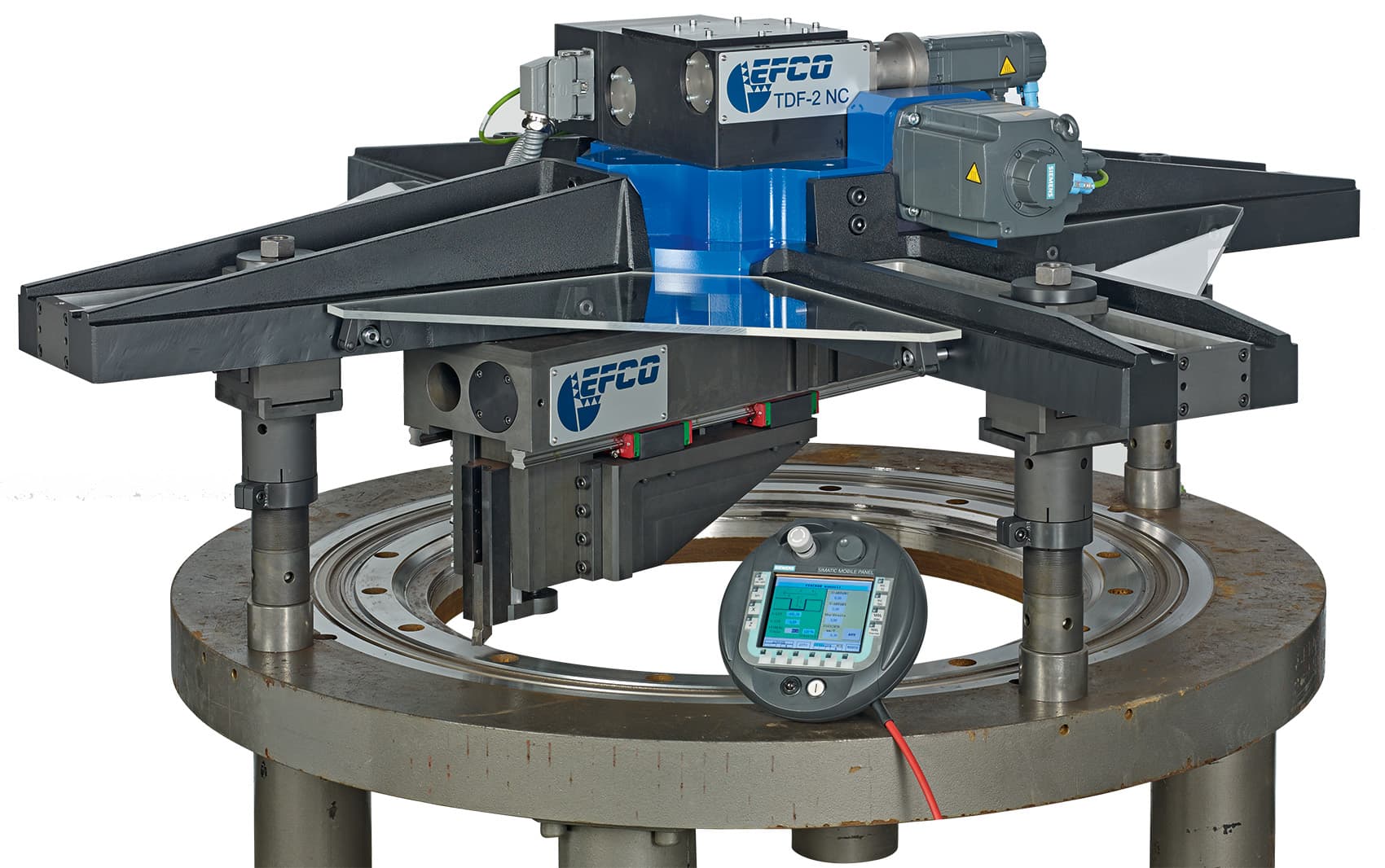

Řada TDF-CNC
Přenosný zarovnávač přírub s vnějším upínáním (OD montáž) a CNC systémem. Více než 10 předdefinovaných standardních programů a pokročilé CNC řízení SIEMENS umožňují snadnou obsluhu a přesné opracování povrchů průmyslových armatur.
- Pohon: Elektrický třífázový 380–480 V, 50/60 Hz.
| Parametr / Model | TDF-1 CNC | TDF-2 CNC |
|---|---|---|
| Průměr obrábění | 0–600 mm (0"–23.6") | 500–1700 mm (19.7"–67") |
| Montážní průměr | 400–1100 mm (15.8"–43.3") | 1200–2600 mm (47.2"–102.4") |
| Axiální zdvih | 100 mm (3.9") | 80 mm (3.2") |
| Radiální zdvih | 120 mm (4.7") | 400 mm (15.8") |

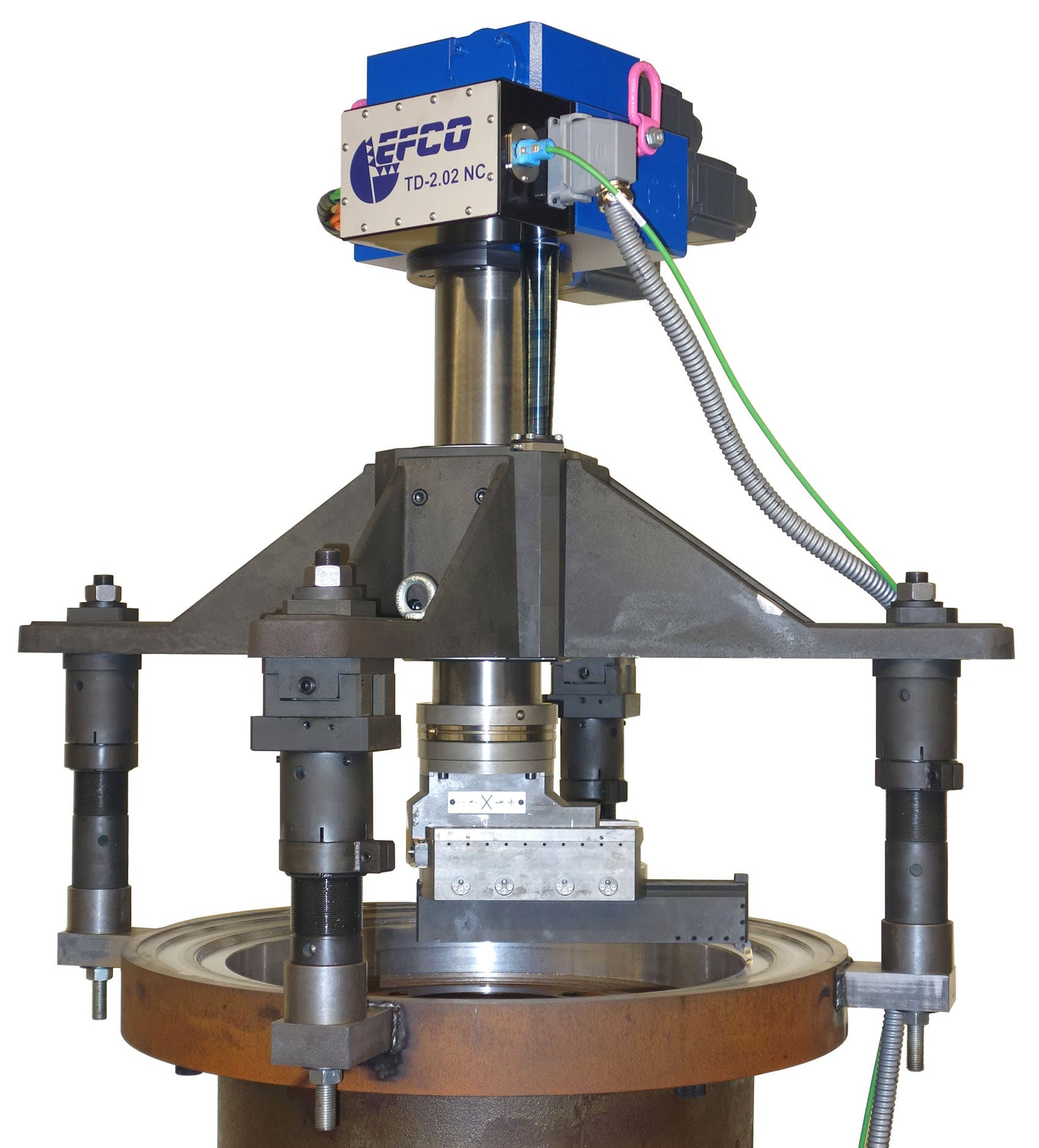

Řada TD-CNC
Přenosný CNC vyvrtávací a čelní soustruh s vnějším upínáním, vhodný pro přesné obrábění vrtaných otvorů a sedel ventilů i při velké hloubce ponoru. Využívá stejné pokročilé CNC řízení SIEMENS jako řada TDF-CNC.
- Pohon: Elektrický třífázový 380–480 V, 50/60 Hz.
- Poznámka: Pracovní hloubky přes 1500 mm (59") dostupné na vyžádání.
| Parametr / Model | TD-1.02 CNC | TD-2.02 CNC | TD-3.02 CNC |
|---|---|---|---|
| Průměr obrábění | 0–400 mm (0"–15.7") | 0–800 mm (0"–31.5") | 150–1450 mm (5.9"–57.1") |
| Montážní průměr | 350–750 mm (13.8"–29.5") | 400–1100 mm (15.8"–43.3") | 780–1780 mm (30.7"–70.1") |
| Standardní pracovní hloubka | 450 mm (17.7") | 600 mm (23.6") | 1000 mm (39.4") |
| Axiální zdvih | 200 mm (7.9") | 250 mm (9.8") | 600 mm (23.6") |
| Radiální zdvih | 40 mm (1.6") | 60 mm (2.4") | 130 mm (5.1") |

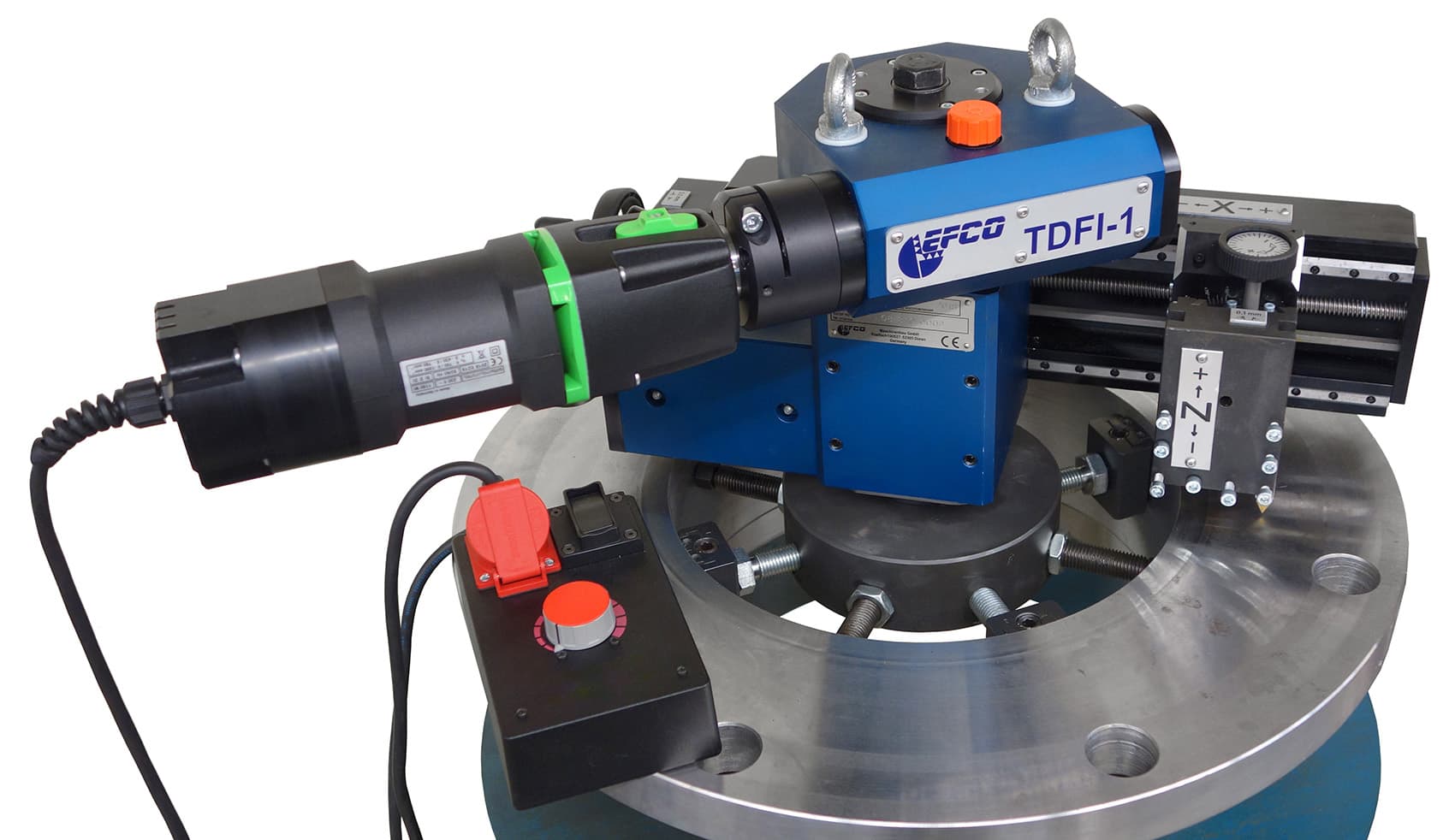

Řada TDFI
Přenosné zarovnávače přírub s vnitřním upínáním (ID montáž) pro obrábění přímo na místě u přírub, ventilů, čerpadel, turbínových skříní a tepelných výměníků. Snadná manipulace díky oddělené montáži upínacího zařízení a strojní jednotky.
- Pohon: Elektrický 230/120 V, 50/60 Hz nebo pneumatický 6–7 bar (TDFI-1, -2, -2.5). Pneumatický nebo hydraulický pro TDFI-3 a TDFI-4.
| Model | Průměr obrábění | Montážní průměr | Výška stroje |
|---|---|---|---|
| TDFI-1 | 150–630 mm (5.9"–24.8") | 150–460 mm (5.9"–18.1") | 315 mm (12.4") |
| TDFI-2 | 400–1200 mm (15.8"–47.2") | 400–1000 mm (15.8"–39.4") | 350 mm (14") |
| TDFI-2.5 | 760–2040 mm (29.9"–80.3") | 760–1840 mm (29.9"–72.4") | 500 mm (20") |
| TDFI-3 | 1300–3300 mm (51.2"–129.9") | 1300–3000 mm (51.2"–118.1") | 500 mm (20") |
| TDFI-4 | 1700–4400 mm (66.9"–173.2") | 1650–3800 mm (65"–149.6") | 500 mm (20") |

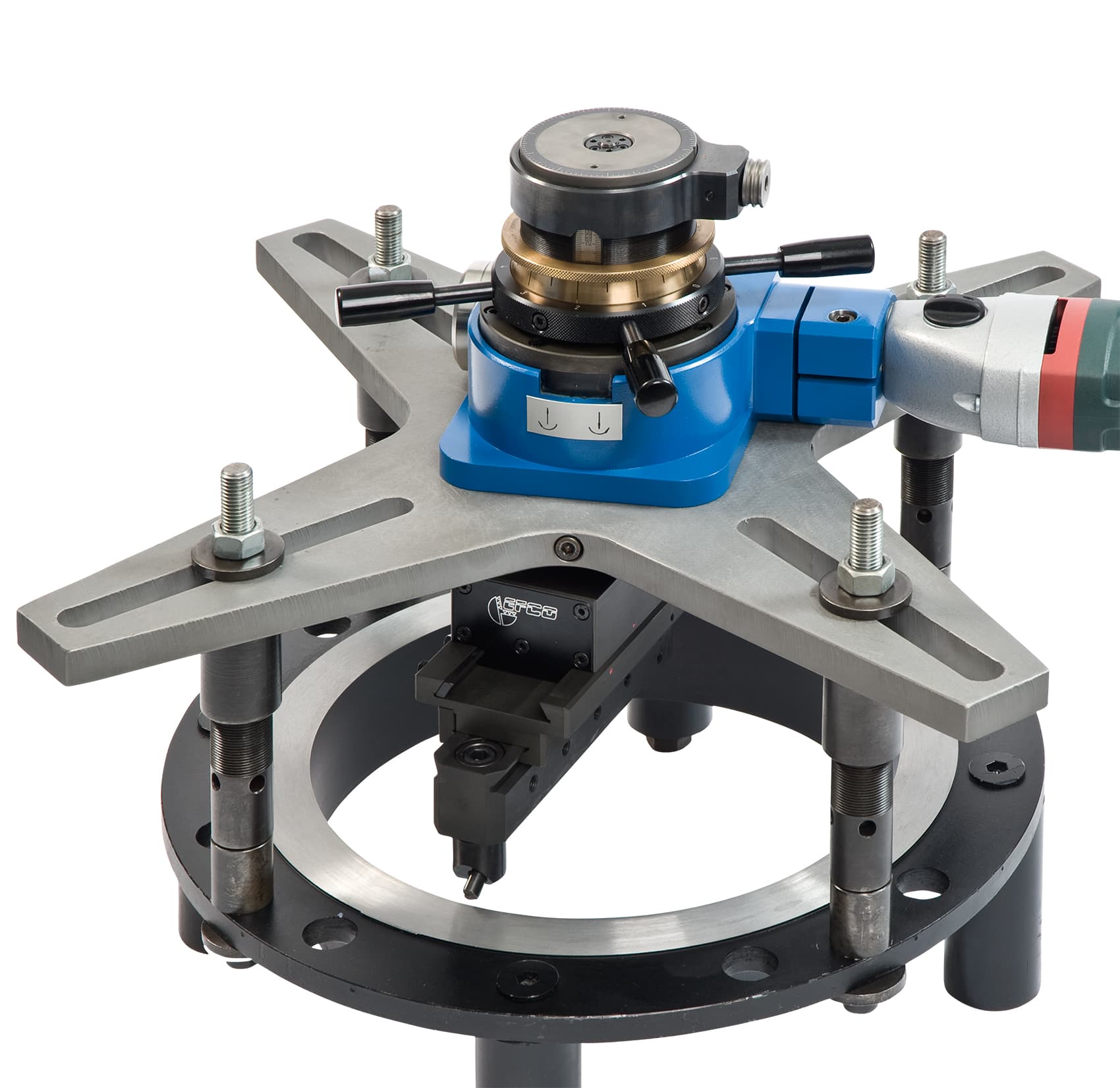

Řada TDF
Přenosné zarovnávače přírub s vnějším upínáním (OD montáž). Průměry obrábění 0–3500 mm (0"–137.8").
- Pohon: Elektrický 230/120 V, 50/60 Hz nebo pneumatický 6–7 bar (87–100 psi).
Menší modely řady TDF
| Parametr / Model | TDF-05 | TDF-05A | TDF-1 | TDF-1A |
|---|---|---|---|---|
| Průměr obrábění | 0–250 mm (0"–9.8") | 0–250 mm (0"–9.8") | 0–500 mm (0"–19.7") | 0–400 mm (0"–15.7") |
| Montážní průměr | 250–400 mm (9.8"–15.7") | 250–400 mm (9.8"–15.7") | 260–600 mm (10.2"–23.6") | 260–600 mm (10.2"–23.6") |
| Výška stroje | 265 mm (10.4") | 310 mm (12.2") | 265 mm (10.4") | 310 mm (12.2") |
| Axiální zdvih | — | 30 mm (1.2") | — | 30 mm (1.2") |
| Ax. zdvih s úhl. hlavou (volit.) | 60 mm (2.36") | 60 mm (2.36") | 60 mm (2.36") | 60 mm (2.36") |
| Radiální zdvih | 80 mm (3.15") | 80 mm (3.15") | 80 mm (3.15") | 80 mm (3.15") |
Větší modely řady TDF
| Parametr / Model | TDF-2 | TDF-3 | TDF-4 |
|---|---|---|---|
| Průměr obrábění | 300–1200 mm (11.8"–47.2") | 500–2200 mm (19.7"–86.6") | 1500–3500 mm (59"–137.8") |
| Montážní průměr | 485–1345 mm (19.1"–53") | 660–2710 mm (26"–106.7") | 1500–3700 mm (59"–145.7") |
| Výška stroje | 350 mm (13.8") | 480 mm (18.9") | 760 mm (29.9") |
| Axiální zdvih | — | — | — |
| Ax. zdvih s úhl. hlavou (volit.) | 80 mm (3.15") | 80 mm (3.15") | 80 mm (3.15") |
| Radiální zdvih | 100 mm (3.9") | 150 mm (5.9") | 200 mm (7.9") |
