Elektrické momentové klíče
Profesionální momentové klíče JUWEL-Schraubtechnik pro přesné šroubové spoje v průmyslu — elektrické, pneumatické, hydraulické, akumulátorové i digitální.
TES — přímé (Straight)
Profesionální elektrický momentový klíč pro momenty 150–15 000 Nm. K dispozici ve variantě Standard i Schwerlast (těžké zatížení) s robustnější převodovkou. Pevný převod s definovanými volnoběžnými otáčkami.
- Krouticí moment: 150 – 15 000 Nm
- Pohon: síťový elektromotor 230 V, pevný převod
- Varianty: Standard (přípona 4) / Schwerlast — těžké zatížení (přípona 5)
- Upínací čtyřhran: 3/4" až 2 1/2"
| Parametr / Typ | TES-84 | TES-104/105 | TES-244/245 | TES-354/355 | TES-505 | TES-604/605 | TES-904/905 | TES-1205 | TES-1505 |
|---|---|---|---|---|---|---|---|---|---|
| Upínací čtyřhran | 3/4" / 1" | 1" | 1" | 1 1/2" | 1 1/2" | 1 1/2" | 1 1/2" | 1 1/2" | 2 1/2" |
| Krouticí moment (Nm) | 150 – 850 | 280 – 1 200 | 360 – 2 500 | 360 – 3 500 | 700 – 5 000 | 816 – 6 000 | 1 024 – 10 000 | 1 024 – 12 000 | 1 440 – 15 000 |
| Volnoběžné otáčky (ot/min) | 16 | 14 | 10 | 9 | 3 | 6,5 | 2,5 | 2 | 2 |
| Hmotnost ram. (kg) | 1,6 | 1,6 | 1,6 | 3,5 | 3,5 | 5,7 | 5,7 | 5,7 | 11 |
| Hmotnost Standard (kg) | 8 / 8,2 | 8,2 | 9,5 | 10,4 | — | 15,9 | 18,9 | — | — |
| Hmotnost Schwerlast (kg) | — | 9,2 | 10,6 | 11,5 | 13,7 | 16,9 | 20,5 | 29 | 36 |
| Výška C (mm) | 55 – 75 | 75 | 75 | 95 | 95 | 110 | 110 | 115 | 145 |
| Výška H (mm) | 530 / 540 | 540 | 570 | 580 | 650 | 635 | 680 | 680 | 695 |
| Ø převod. Standard (mm) | 88 | 88 | 88 | 88 | — | 130 | 130 | — | — |
| Ø převod. Schwerlast (mm) | — | 99 | 99 | 99 | 99 | 135 | 135 | 172 | 172 |

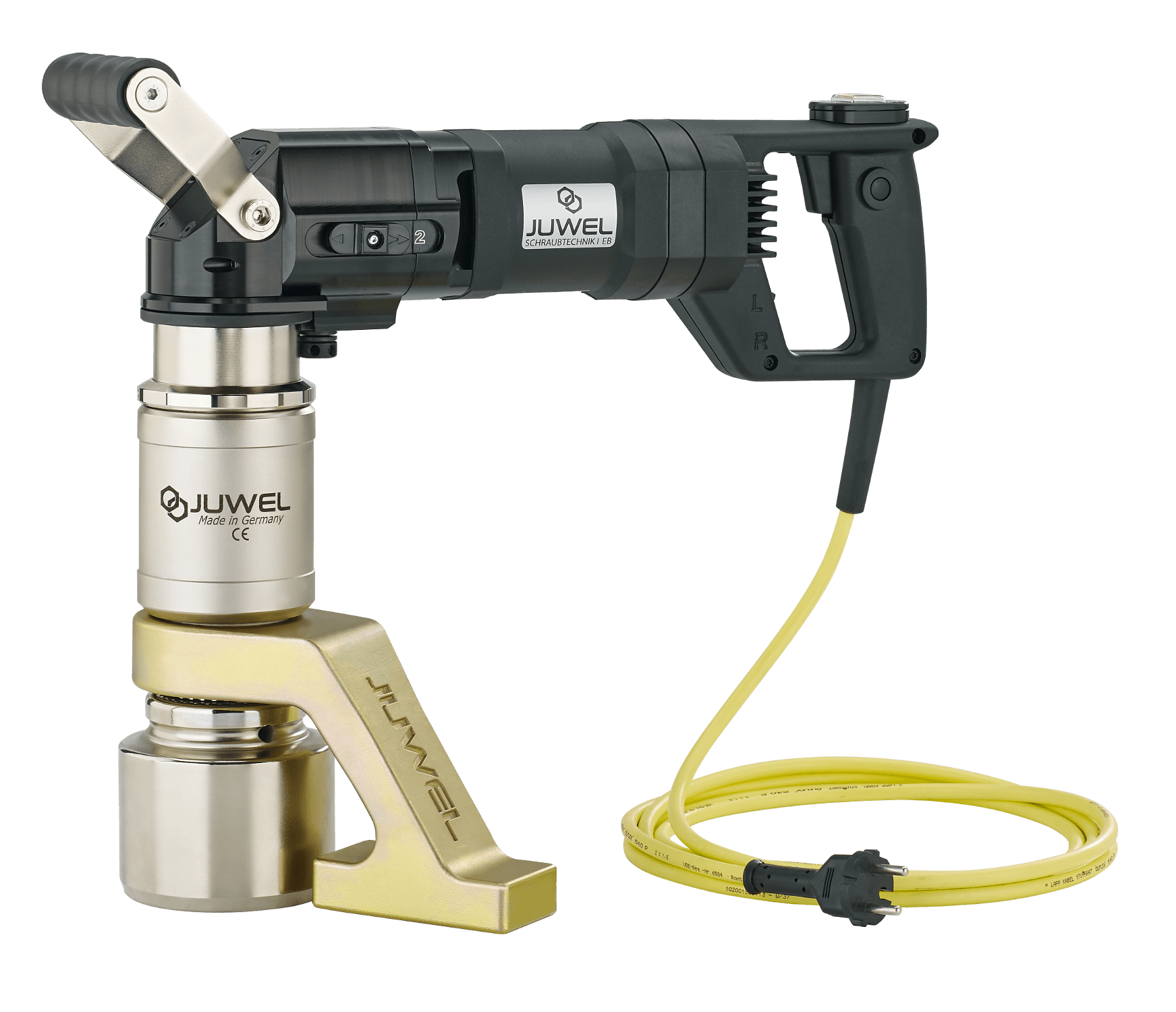

TEWS — úhlové (Angled)
Úhlové provedení elektrického klíče pro stísněné prostory. Při zachování stejného výkonového rozsahu (150–15 000 Nm) jako TES nabízí výrazně kratší délku H (265–400 mm vs. 530–695 mm). Varianty Standard i Schwerlast.
- Krouticí moment: 150 – 15 000 Nm
- Kompaktní výška H: 265 – 400 mm
- Varianty: Standard / Schwerlast
- Upínací čtyřhran: 3/4" až 2 1/2"
| Parametr / Typ | TEWS-84 | TEWS-104/105 | TEWS-244/245 | TEWS-354/355 | TEWS-505 | TEWS-604/605 | TEWS-904/905 | TEWS-1205 | TEWS-1505 |
|---|---|---|---|---|---|---|---|---|---|
| Upínací čtyřhran | 3/4" / 1" | 1" | 1" | 1 1/2" | 1 1/2" | 1 1/2" | 1 1/2" | 1 1/2" | 2 1/2" |
| Krouticí moment (Nm) | 150 – 850 | 280 – 1 200 | 360 – 2 500 | 360 – 3 500 | 700 – 5 000 | 816 – 6 000 | 1 024 – 10 000 | 1 024 – 12 000 | 1 440 – 15 000 |
| Volnoběžné otáčky (ot/min) | 16 | 14 | 10 | 9 | 3 | 6,5 | 2,5 | 2 | 2 |
| Hmotnost ram. (kg) | 1,6 | 1,6 | 1,6 | 3,5 | 3,5 | 5,7 | 5,7 | 5,7 | 11 |
| Hmotnost Standard (kg) | 9,5 | 9,9 | 11,5 | 12,3 | — | 18 | 20,8 | — | — |
| Hmotnost Schwerlast (kg) | — | 11 | 12,5 | 13,3 | 15,5 | 18,8 | 22,4 | 31 | 38 |
| Výška C (mm) | 55 – 75 | 75 | 75 | 95 | 95 | 110 | 110 | 115 | 145 |
| Výška H (mm) | 265 / 275 | 275 | 305 | 315 | 365 | 350 | 390 | 400 | 415 |
| Ø převod. Standard (mm) | 88 | 88 | 88 | 88 | — | 130 | 130 | — | — |
| Ø převod. Schwerlast (mm) | — | 99 | 99 | 99 | 99 | 135 | 135 | 172 | 172 |

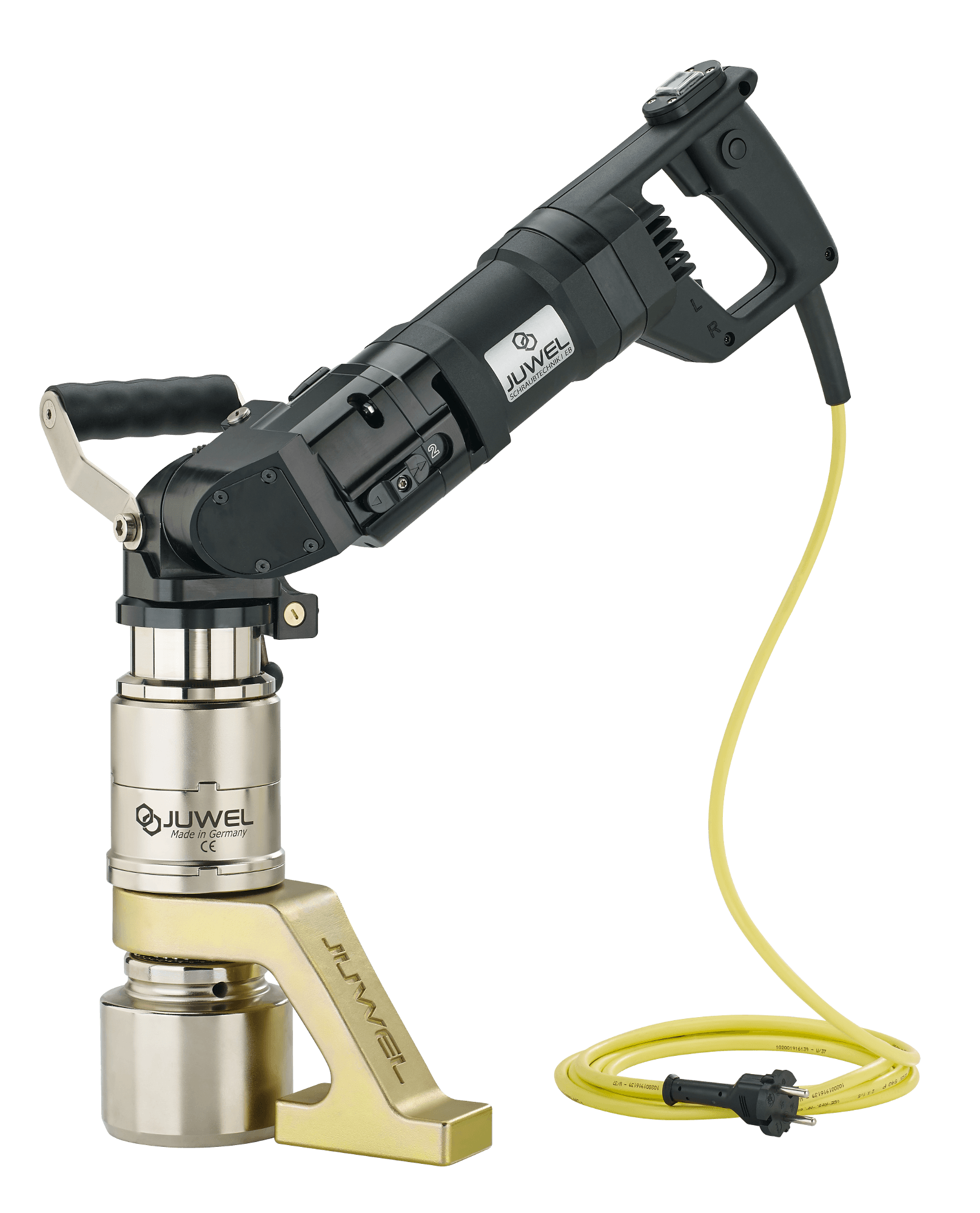

TESM — multi
Kompaktní elektrický klíč s úhlovou převodovkou (výška H 265–365 mm) pro momenty 150–5 000 Nm. K dispozici ve variantách Standard i Schwerlast.
- Krouticí moment: 150 – 5 000 Nm
- Výška H: 265 – 365 mm
- Varianty: Standard / Schwerlast
- Upínací čtyřhran: 3/4" až 1 1/2"
| Parametr / Typ | TESM-84 | TESM-104/105 | TESM-244/245 | TESM-354/355 | TESM-505 |
|---|---|---|---|---|---|
| Upínací čtyřhran | 3/4" / 1" | 1" | 1" | 1 1/2" | 1 1/2" |
| Krouticí moment (Nm) | 150 – 850 | 280 – 1 200 | 360 – 2 500 | 360 – 3 500 | 700 – 5 000 |
| Volnoběžné otáčky (ot/min) | 16 | 14 | 10 | 9 | 3 |
| Hmotnost ram. (kg) | 1,6 | 1,6 | 1,6 | 3,5 | 3,5 |
| Hmotnost Standard (kg) | 9,8 / 10 | 10 | 12,5 | 13,4 | — |
| Hmotnost Schwerlast (kg) | — | 11,1 | 13,6 | 14,5 | 16,7 |
| Výška C (mm) | 55 – 75 | 75 | 75 | 95 | 95 |
| Výška H (mm) | 265 / 275 | 275 | 305 | 315 | 365 |
| Ø převod. Standard (mm) | 88 | 88 | 88 | 88 | — |
| Ø převod. Schwerlast (mm) | — | 99 | 99 | 99 | 99 |
