JUWEL-Schraubtechnik
Hydraulické momentové klíče
Profesionální momentové klíče JUWEL-Schraubtechnik pro přesné šroubové spoje v průmyslu — elektrické, pneumatické, hydraulické, akumulátorové i digitální.
KS — kazetové (Cassette)
Hydraulický klíč s šestihranným pohonem a otočným přívodem oleje 360°×180°. Výměnné ráčny a redukce pro různé klíčové šířky. Přesnost ±3 %, pracovní tlak 40–800 bar.
- Krouticí moment: 230 – 44 500 Nm
- Pohon: hydraulický, tlak 40–800 bar
- Přesnost: ±3 %
- Otočný přívod oleje: 360°×180°
- Varianty šestihranů (SW): 19–175 mm
| Parametr / Model | KS-23 | KS-24 | KS-58 | KS-64 | KS-109 | KS-117 | KS-185 | KS-418 | KS-445 |
|---|---|---|---|---|---|---|---|---|---|
| Krouticí moment (Nm) | 230 – 2 300 | 240 – 2 400 | 585 – 5 850 | 645 – 6 475 | 1 095 – 10 940 | 1 175 – 11 775 | 1 850 – 18 500 | 4 180 – 41 800 | 4 450 – 44 500 |
| Hmotnost pístnice (kg) | 1,0 | 1,0 | 2,0 | 2,0 | 3,3 | 3,3 | 5,5 | 11,4 | 11,4 |
| Hmotnost kazety (kg) | 1,6 | 1,7 | 4,4 | 4,6 | 8,0 | 8,4 | 11,6 | 29 | 30 |
| Šestihran SW (mm) | 19 – 55 | 60 | 34 – 65 | 70 – 80 | 41 – 95 | 100 – 105 | 50 – 117 | 85 – 155 | 160 – 175 |
| H1 (mm) | 126 | 128,5 | 177 | 187 | 207 | 216 | 239 | 303 | 315 |
| H2 (mm) | 102,5 | 105 | 138 | 146 | 169 | 178 | 204 | 272 | 285 |
| L (mm) | 196 | 196 | 245 | 246 | 300 | 301 | 361 | 430 | 441 |
| W1 (mm) | 32 | 32 | 42 | 42 | 53 | 53 | 64 | 85 | 85 |
| W2 (mm) | 51 | 51 | 66 | 66 | 83 | 83 | 99 | 131 | 131 |

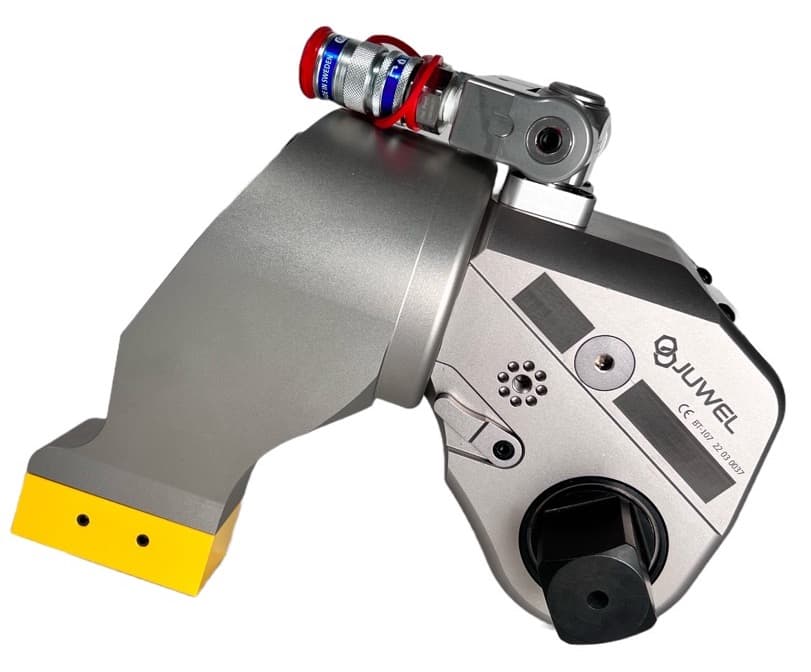

BT — se čtyřhranem (Square Drive)
Hydraulický klíč s čtyřhranným pohonem 3/4" – 2 1/2". Hliníkotitanová skříň, reakční rameno otočné 360°. Přesnost ±3 %, pracovní tlak 40–700 bar.
- Krouticí moment: 110 – 72 000 Nm
- Upínací čtyřhran: 3/4" až 2 1/2"
- Skříň: hliníkotitanová slitina
- Reakční rameno: otočné 360°
| Parametr / Model | BT-11 | BT-18 | BT-45 | BT-75 | BT-107 | BT-155 | BT-266 | BT-347 | BT-487 | BT-720 |
|---|---|---|---|---|---|---|---|---|---|---|
| Čtyřhranný pohon | 3/4" | 3/4" | 1" | 1 1/2" | 1 1/2" | 1 1/2" | 2 1/2" | 2 1/2" | 2 1/2" | 2 1/2" |
| Krouticí moment (Nm) | 110 – 1 100 | 180 – 1 850 | 430 – 4 500 | 740 – 7 500 | 1 000 – 10 700 | 1 550 – 15 500 | 2 600 – 26 600 | 3 400 – 34 700 | 4 800 – 48 000 | 7 200 – 72 000 |
| Hmotnost (kg) | 1,8 | 2,5 | 5 | 8 | 11 | 15 | 26,5 | 35 | 50 | 87 |
| H1 (mm) | 42 | 50 | 68 | 80 | 90 | 100 | 120 | 137 | 153 | 160 |
| H2 (mm) | 66 | 72 | 95 | 123 | 134 | 142 | 183 | 200 | 216 | 223 |
| H3 (mm) | 77 | 96 | 127 | 149 | 167 | 182 | 220 | 247 | 282 | 291 |
| H4 (mm) | 109 | 131 | 177 | 199 | 217 | 232 | 270 | 297 | 332 | 341 |
| L1 (mm) | 111 | 145 | 178 | 211 | 222 | 246 | 308 | 323 | 373 | 400 |
| L2 (mm) | 140 | 173 | 229 | 271 | 293 | 318 | 384 | 401 | 497 | 516 |
| L3 (mm) | 46 | 59 | 75 | 87 | 93 | 105 | 126,5 | 129,5 | 193 | 159,5 |
| R (mm) | 75 | 92 | 124 | 140 | 165 | 178 | 213 | 228 | 244 | 258 |
| R1 (mm) | 21 | 26 | 34 | 39 | 47 | 51 | 59 | 66 | 77 | 81 |
| R2 (mm) | 69 | 85 | 114 | 137 | 153 | 154 | 186 | 199 | 214 | 259 |
| R3 (mm) | 54 | 66,5 | 89,5 | 100 | 120 | 128 | 153 | 159,5 | 167 | 178 |
